Nowa, uniwersalna szyna montażowa Tecsystem została zaprojektowana w celu poprawy przepływu powietrza wewnątrz kolumn transformatorów suchych, żywicznych, a także umożliwia lepsze dopasowanie do wymiarów transformatora od 1250KVA do ponad 2500KVA..

Nowa konstrukcja pozwala na lepsze umiejscowienie wentylatorów tuż pod kolumnami transformatora. Aluminiowa konstrukcja pozwoliła nam uzyskać bardzo lekką szynę która jest jednocześnie solidna i wytrzymała.

Dolna część listwy przeznaczona jest na okablowanie do zasilania wentylatorów. Okablowanie wentylatorów zostało zaprojektowane tak, aby pasowało do wszystkich rodzajów i rozmiarów systemów BARRA 1200-1800-3600.

Profil centralny ma również zintegrowaną szynę DIN - 35 mm, przydatną do mocowania dowolnych opcjonalnych zacisków i złączek jedno lub wielotorowych.

Główne zalety jakie wnosi nowa uniwersalna szyna montażowa:

• Lepsze umiejscowienie i wypozycjonowanie wentylatorów
• Możliwość dostosowania do dowolnych wymiarów transformatora
• Możliwość stosowania wszystkich wentylatorów serii TG80: TG180-TG360-TG500
• Zintegrowana szyna DIN
• Ogólne zmniejszenie gabarytów
• Redukcja kosztów pakowania i transportu
• Uproszczone okablowanie z możliwością dostosowania za pomocą złącza plug-in



ILUSTRACJA SZYN Z WENTYLATORAMI

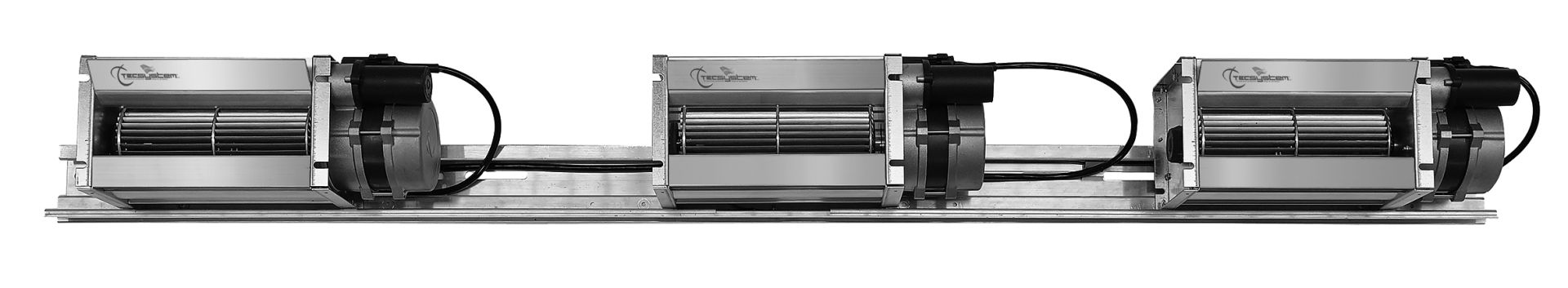

BARRA 1200



BARRA 1800



BARRA 3600





Kliknij tutaj aby pobrać biuetyn informacyjny montażu wentylatorów na uniwersalnej szynie BAR.

Kliknij tutaj aby pobrać biuetyn informacyjny nowej uniwersalnej szyny montażowej.
