Regulator temperatury

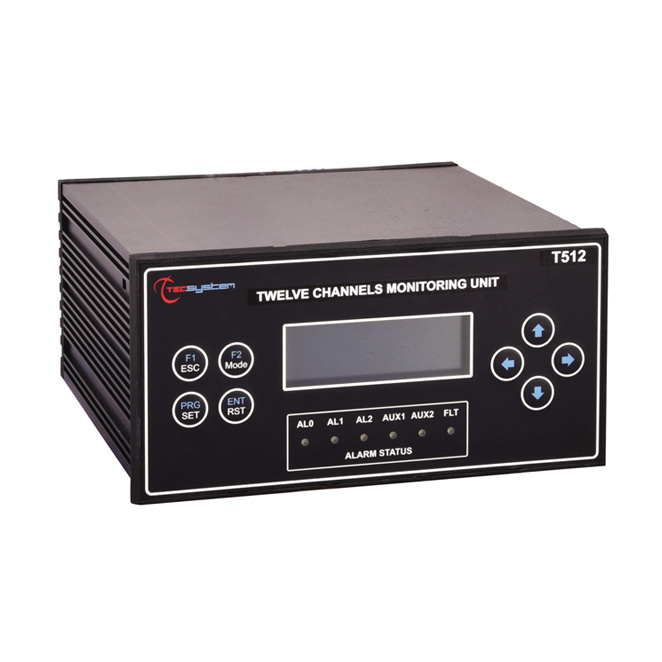

TECSYSTEM S.r.l. wprowadziło na rynek nowe i "nteligentne wielokanałowe urządzenie" T512.

Urządzenie przeznaczone jest głównie do kontroli temperatury silników ale może być stosowany wszędzie tam, gdzie trzeba kontrolować maksymalną liczbę 12 niezależnych kanałów. Zakres temperatury odczytu od -40 do 240 ° C. Urządzenie wyposażone jest w 12 wejść Pt100 i 5 wyjść przekaźnikowych ze stykami 5A-250V (AL0-AL1-AL2-AUX1-AUX2 - czyste styki), a to pozwala na ustawienie do trzech progów alarmowych dla każdego kanału

Unikalny wyświetlacz LCD 20 znaków umożliwia łatwe programowanie parametrów pracy i zarządzanie alarmami, a także pozwala natychmiastowo wyświetlać dane operacyjne.

Opcje:

• T512 RS 485 Modbus RTU

Uniwersalne zasilanie: z wejściem od 24 do 240 V AC lub DC

SPECYFIKACJA TECHNICZNA

ZASILANIE

• Wartości znamionowe: 24-240 V AC DC
• V DC z odwracalną polaryzacją

WEJŚCIA

• 12 wejść dla czujników RTD Pt100 - 3 przewodowe (maks. przekrój sekcji 1,5 mm²)
• Podłączenie na wymiennych listwach zaciskowych
• Kanały wejściowe zabezpieczone przed zakłóceniami elektromagnetycznymi
• Kompensacja długości kabli czujników do 500 m (1mm²)

WYJŚCIA

• 5 przekaźników alarmu ( AL0- AL1-AL2-AUX1-AUX2) - SPDT
• 1 przekaźnik błędu czujnika lub nieprawidłowego funkcjonowania (FAULT) SPDT
• Obciążalność styków wyjściowych: 5A - 250 V AC cosφ =1
• Opcja: RS485 ModBus RTU

TESTY I OSIĄGI

• Montaż zgodny z wymaganiami CE
• Ochrona przed zakłóceniami elektromagnetycznymi zgodnie z CEI-EN 61000-4-4
• Wytrzymałość dielektryczna: 1500 V AC przez 1 minutę pomiędzy przekaźnikami a czujnikami, przekaźnikami a zasilaniem, zasilaniem a czujnikami
• Dokładność: ± 1 % zakresu skali ± 1 cyfra
• Temperatura robocza otoczenia: od -20 °C do +60°C
• Wilgotność: 90% bez kondensacji
• Front z poliwęglanu IP54
• Obudowa: czarne anodowane aluminium
• Pobór mocy: 10VA
• Przechowywanie danych: minimum 10 lat
• Cyfrowa liniowość sygnału czujnika
• Obwód autodiagnostyki
• Opcja: zabezpieczenie części elektronicznej (Trop.) przystosowanie do warunków tropikalnych

WYŚWIETLANIE I ZARZĄDZANIE DANYMI

• 1 wyświetlacz LCD: 20 znaków, 4 wiersze do wyświetlania danych roboczych i parametrów programowania
• 6 diód LED do sygnalizowania stanu przekaźników (AL0- AL1-AL2-AUX1-AUX2-FLT)
• Zakres kontrolowania temperatury od - 40 °C do + 240 °C
• 3 wartości progowe alarmu dla każdego wejścia
• Diagnostyka czujników (Fcc-Foc)
• Dostęp do programowania za pomocą przycisku na panelu przednim
• Automatyczne wyjście po 1 min. bezczynności
• Możliwość ustawienia automatycznego skanowania kanałów, kanału priorytetowego, ręcznego skanowania,
• Zapamiętywanie maksymalnych temperatur osiągniętych przez kanały i alarmy
• Przycisk Reset alarmu na panelu przednim

WYMIARY

• 192 x 96 mm - DIN43700 – głębokość 220 mm (łącznie z zaciskami)
• Wycięcie w panelu 188 x 92 mm

Kliknij tutaj aby pobrać ulotkę T 512.
