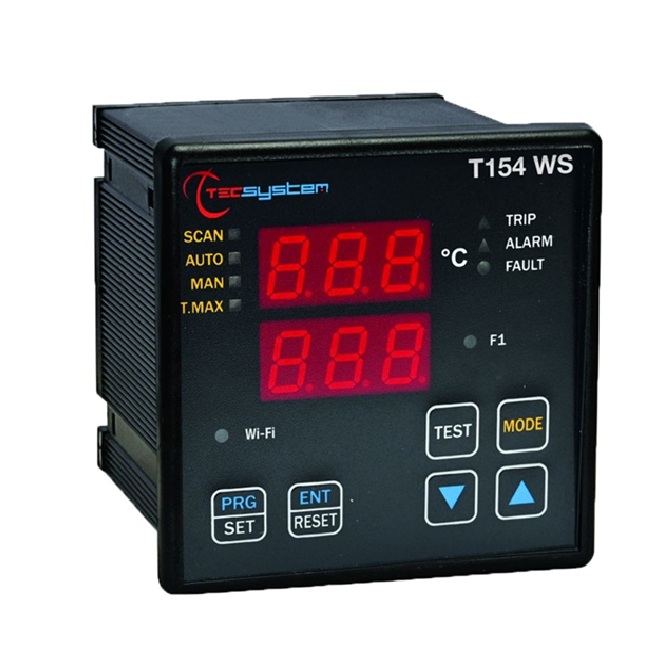

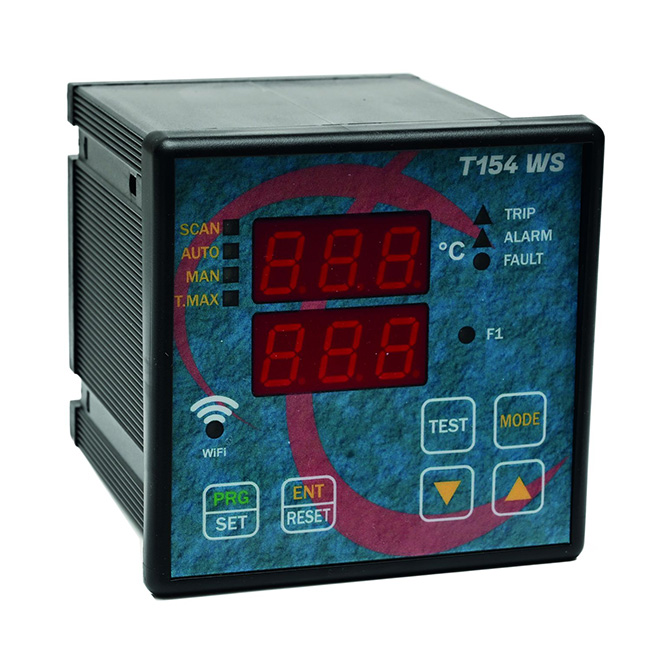

Dzięki certyfikowanemu interfejsowi WiFi 2,4 GHz i bez jakichkolwiek kabli nowa seria urządzeń T154 WS umożliwia użytkownikowi zdalne monitorowanie i rejestrowanie informacji o temperaturach, zdarzeniach i alarmach systemowych za pomocą funkcji rejestratora danych - WebServer, bez konieczności instalowania dedykowanych aplikacji lub oprogramowania lecz z wykorzystaniem dowolnej przeglądarki internetowej !!!

W porównaniu do poprzedniej wersji urządzenia z 2021 r. zintegrowano antenę, która jest zabudowana wewnątrz urządzenia, ponadto użytkownik sam może zadecydować czy jednostka ma pracować jak standardowe urządzenie T154 czy jednostka ma nadawać sygnał WiFi działając jako jednostka T154 WS ED25 z dostępem do funkcji Web Server.

T154 WS ED25 posiada jak standardowe urządzenia tej serii 4 wejścia Pt100, a także zalety najnowszej generacji produktów serii WS, które gwarantują dużą elastyczność wykorzystania i aplikację do wielu zastosowań.

Oprócz podstawowych certyfikatów jednostka T154 WS ED25 posiada również certyfikat RED dotyczący emitowania i odbioru fal radiowych urządzeń wyposażonych w antenę, zgodnie z obowiązującymi przepisami.

Wszystkie nasze jednostki mogą być również wyposażone w specjalną powłokę zabezpieczającą elementy elektroniczne, odporną na trudne warunki atmosferyczne, szczególnie charakteryzujące się wysoką temperaturą i wilgotnością (występujące w klimacie tropikalnym).

SPECYFIKACJA TECHNICZNA

ZASILANIE

• Wartości znamionowe: 24-240 V AC DC
• V DC z odwracalną polaryzacją V DC

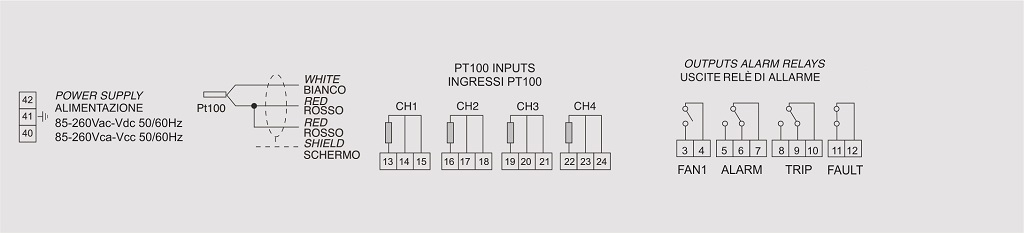

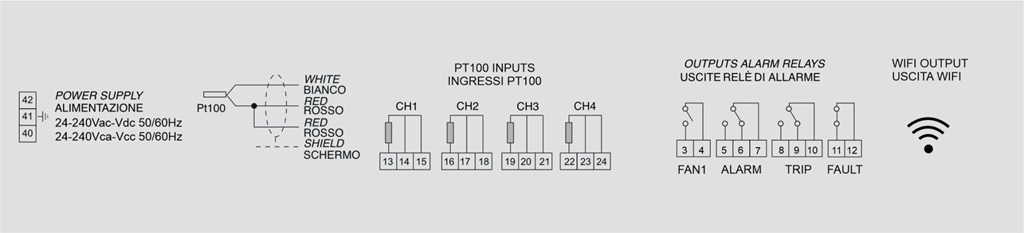

WEJŚCIA

• 4 wejścia czujników RTD Pt100 - 3-przewodowe
• Odłączalne zaciski tylne
• Kanały wejściowe zabezpieczone przed zakłóceniami elektromagnetycznymi
• Kompensacja długości kabli czujników do 500 m (1mm²)

WYJŚCIA

• 2 przekaźniki alarmu (ALARM-TRIP) typ SPDT
• 1 przekaźnik dla sterowania wentylatora (FAN1) typ SPST
• 1 przekaźnik błędu czujnika lub nieprawidłowego funkcjonowania (FAULT) typ SPST
• Obciążalność styków wyjściowych: 10A - 250 V AC cosφ = 1
• Połączenie Wi-Fi częstotliwość 2.4 GHz, protokół802.11 b/g/n (HT20), częstotliwość Wi-Fi 24022480MHz.

TESTY I OSIĄGI

• Montaż zgodny z wymaganiami CE i certyfikatem RED
• Ochrona przed zakłóceniami elektromagnetycznymi zgodnie z CEI-EN 61000-4-4
• Wytrzymałość dielektryczna: 1500 V AC przez 1 minutę pomiędzy przekaźnikami a czujnikami, przekaźnikami a zasilaniem, zasilaniem a czujnikami
• Dokładność: ± 1% zakresu skali ± 1 cyfra
• Temperatura robocza otoczenia: od -20 °C do +60°C
• Wilgotność: 90% bez kondensacji
• Samogasnąca obudowa NORYL 94_V0
• Obudowa przednia z poliwęglanu IP65
• Pobór mocy: 7,5VA
• Wewnętrzna bateria dla zasilania zegara RTC 3V 220 mAh
• Cyfrowa liniowość sygnału czujnika
• Obwód autodiagnostyki
• Opcja: przystosowanie do warunków tropikalnych

WYŚWIETLANIE I ZARZĄDZANIE DANYMI

• 2 wyświetlacze o wysokości 13 mm, 3 cyfry do wyświetlania temperatury i komunikatów
• 3 diody wyświetlania stanu alarmów dla wybranego kanału (ALARM-TRIP-FAULT)
• 1 dioda do wyświetlania stanu FAN1
• Zakres kontrolowania temperatury od 0°C do 240°C
• 2 wartości progowe dla kanałów CH 1-2-3
• 2 wartości progowe dla kanału CH 4
• 2 wartości progowe załączania-wyłączania (ON-OFF) wentylatora FAN1
• Diagnostyka czujników (Fcc-Foc-Fcd)
• Diagnostyka pamięci wewnętrznej (Ech)
• Dostęp do programowania za pomocą przycisków na przednim panelu
• Automatyczne wyjście po 1 min. bezczynności
• Automatyczne wyświetlenie nieprawidłowego programowania
• Możliwość ustawienia automatycznego skanowania kanałów, najgorętszego kanału, ręcznego skanowania
• Zapamiętywanie maks. temperatur, alarmów i błędu czujnika
• Przycisk Reset alarmu na panelu przednim
• Funkcja Voting
• Funkcja Fail Safe
• Funkcja WEB SERVER - Wi-Fi
• Konserwacja zegara wewnętrznego w trybie STATION (NTP Server) i tryb ACCESS POINT

WYMIARY

• 100 x 100 mm - DIN43700 – głębokość 131 mm (łącznie z zaciskami)
• Wycięcie w panelu 92 x 92 mm

Kliknij tutaj aby pobrać broszurę jednostki T154 WS ED25.
