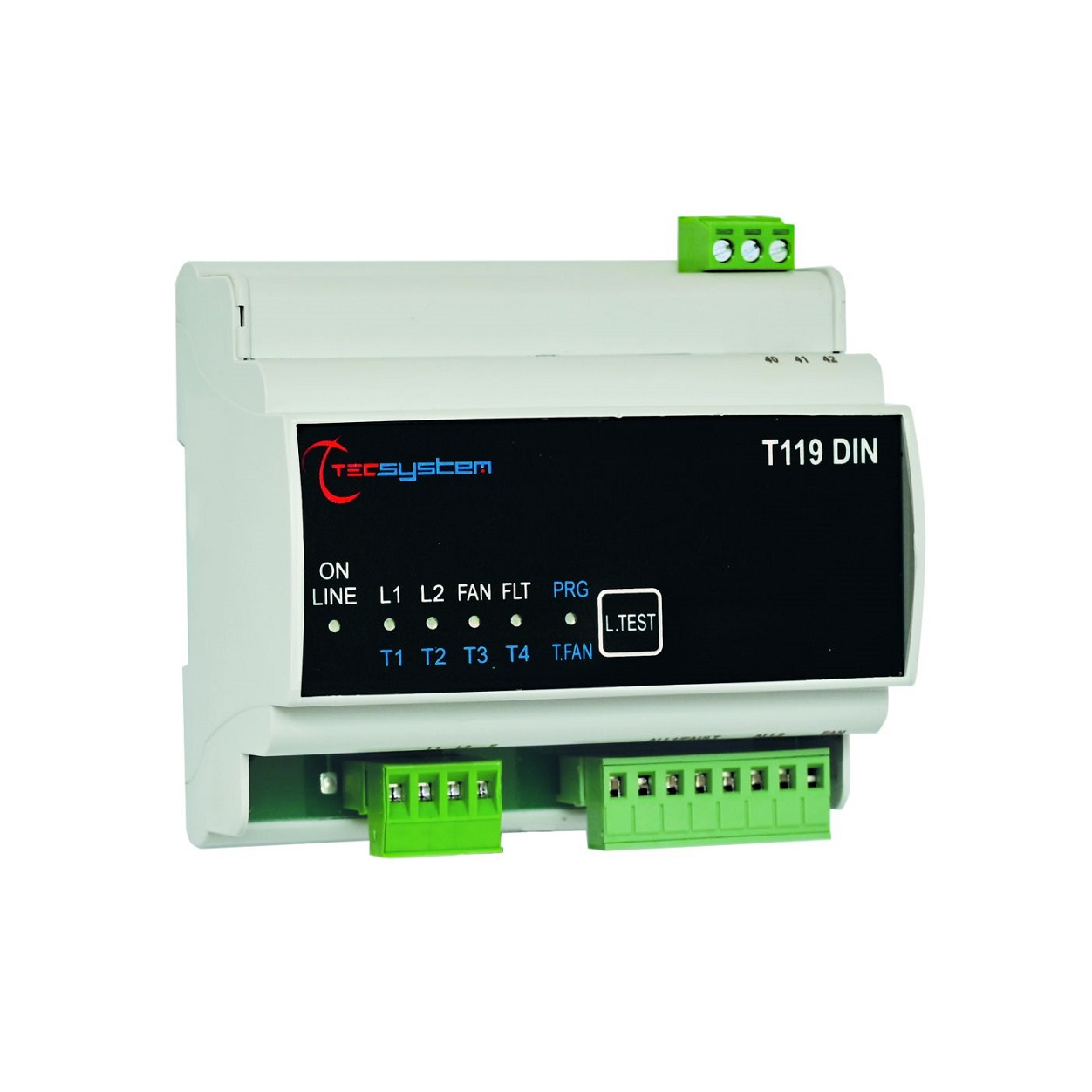

Regulator temperatury dla transformatorów żywicznych średniego napięcia i transformatorów suchych

Prosty i ekonomiczny moduł zapewniający termiczną ochronę transformatorów suchych średniego napięcia i transformatorów żywicznych. Przewidziany do zastosowania z czujnikami temperatury PTC. Główną cechę tego modelu stanowi możliwość sterowania wentylatorowym systemem chłodzenia.

Uniwersalne zasilanie: z wejściem od 24 do 240 V ac-dc

Inne wersje:

	T119 : wersja do zamontowania na panelu
	T30: Specjalne zasilanie (120 lub 230 V AC) – wejście dla 2 serii PTC. Sterowanie wentylatorem niedostępne

SPECYFIKACJA TECHNICZNA

ZASILANIE

• Napięcie znamionowe: 24-240 V ac-dc
• Vdc z odwracalną polaryzacją

WEJŚCIA

• 3 grupy wejść PTC:
• 1 dla ALL1
• 1 dla ALL2
• 1 dla FAN
• Odłączalne zaciski tylne
• Kanały wejściowe zabezpieczone przed zakłóceniami elektromagnetycznymi

WYJŚCIA

• 2 przekaźniki alarmu (ALL1-ALL2)
• 1 przekaźnik dla sterowania wentylatora (FAN) ze zwłoką czasową (5-10-20-40 min)
• Obciążalność styków wyjściowych: 5A - 250 V ac

TESTY I OSIĄGI

• Montaż zgodny z wymaganiami CE
• Ochrona przed zakłóceniami elektromagnetycznymi zgodnie z CEI-EN 61000-4-4
• Wytrzymałość dielektryczna: 1500 V AC przez 1 minutę pomiędzy przekaźnikami a czujnikami, przekaźnikami a zasilaniem, zasilaniem a czujnikami
• Temperatura robocza otoczenia: od -20 °C do +60°C
• Wilgotność: 90% bez kondensacji
• Samogasnąca obudowa NORYL 94V0
• Opcja: zabezpieczenie części elektronicznej (Trop.)
• Obudowa przednia z polikarbonu IP54
• Obciążenie: 2VA
• Przechowywanie danych: minimum 10 lat
• Obwód autodiagnostyki

WYŚWIETLANIE I ZARZĄDZANIE DANYMI

• dioda LED sygnalizująca alarm, trip, fan
• dioda LED sygnalizująca błąd
• 2 wartości progowe alarmu
• 1 wartość progowa alarmu ON do sterowania wentylatora
• Dostęp do programowania za pomocą przycisku na przednim panelu

WYMIARY T-119

• 48X96 mm DIN 43700 głębokość 150mm (łącznie z zaciskami)
• Wycięcie w panelu 44x92 mm

Kliknij tutaj aby pobrać ulotkę T119.
