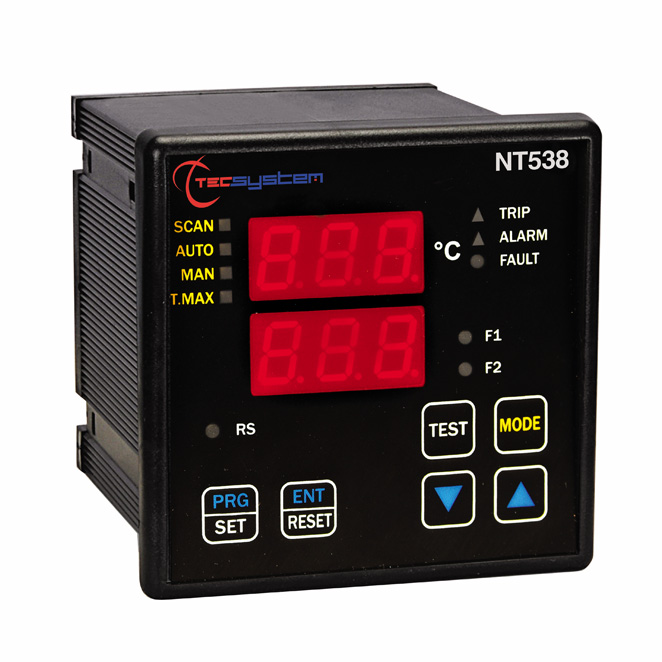

NT538 AD

Producent Tecsystem s.r.l

Regulator temperatury dla zespołu elektrycznego

Regulator temperatury przeznaczony głównie dla transformatorów suchych i silników. Przewidziany na 8 wejść RTD.

Opcje:

  • NT538 ED 16 BASIC
  • NT538 ETH

Uniwersalne zasilanie: z wejściem od 24 do 240 V AC - DC



SPECYFIKACJA TECHNICZNA

ZASILANIE

  • Wartości znamionowe: 24-240 V AC DC
  • V DC z odwracalną polaryzacją V DC

WEJŚCIA

  • 8 wejść czujników RTD Pt100 - 3-przewodowe
  • Odłączalne zaciski tylne
  • Kanały wejściowe zabezpieczone przed zakłóceniami elektromagnetycznymi
  • Kompensacja długości kabli czujników do 500 m (1mm2)

WYJŚCIA

  • 2 przekaźniki alarmu (ALARM-TRIP)
  • 2 przekaźniki dla sterowania wentylatora (FAN1, FAN2)
  • 1 przekaźnik błędu czujnika lub nieprawidłowego funkcjonowania (FAULT)
  • Obciążalność styków wyjściowych: 10A - 250 V AC cosφ = 1
  • Modbus RTU RS485
  • Optoizolowane wyjście analogowe 4.20mA

TESTY I OSIĄGI

  • Montaż zgodny z wymaganiami CE
  • Ochrona przed zakłóceniami elektromagnetycznymi zgodnie z CEI-EN 61000-4-4
  • Wytrzymałość dielektryczna: 2500 V AC przez 1 minutę pomiędzy przekaźnikami a czujnikami, przekaźnikami a zasilaniem, zasilaniem a czujnikami
  • Dokładność: ± 1% zakresu skali ± 1 cyfra
  • Temperatura robocza otoczenia: od -20 °C do +60°C
  • Wilgotność: 90% bez kondensacji
  • Samogasnąca obudowa NORYL 94_V0
  • Obudowa przednia z poliwęglanu IP65
  • Pobór mocy: 7,5VA
  • Przechowywanie danych: minimum 10 lat
  • Cyfrowa liniowość sygnału czujnika
  • Obwód autodiagnostyki
  • Opcja: przystosowanie do warunków tropikalnych

WYŚWIETLANIE I ZARZĄDZANIE DANYMI

  • 2 wyświetlacze o wysokości 13 mm, 3 cyfry do wyświetlania temperatury i komunikatów
  • 3 diody wyświetlania stanu alarmów dla wybranego kanału
  • 2 diody do wyświetlania stanu FAN1 i FAN2
  • Zakres kontrolowania temperatury od 0°C do 240°C
  • 1 wartość progowa alarmu (ALARM) dla każdego kanału
  • 1 wartość progowa alarmu (TRIP) dla każdego kanału
  • 2 wartości progowe załączania-wyłączania (ON-OFF) wentylatora FAN1 i FAN2
  • Diagnostyka czujników (Fcc-Foc-Fcd)
  • Diagnostyka pamięci wewnętrznej (Ech)
  • Dostęp do programowania za pomocą przycisku na przednim panelu
  • Automatyczne wyjście po 1 min. bezczynności
  • Automatyczne wyświetlenie nieprawidłowego programowania
  • Możliwość ustawienia automatycznego skanowania kanałów, kanału priorytetowego, ręcznego skanowania
  • Zapamiętywanie maks. temperatur, alarmów i błędu czujnika
  • Przycisk Reset alarmu na panelu przednim
  • Funkcja Voting
  • Sygnalizacja błędnego zapamiętania

WYMIARY

  • 100 x 100 mm - DIN43700 – głębokość 130 mm (łącznie z zaciskami)
  • Wycięcie w panelu 92 x 92 mm



nt538 ad polaczenia



Kliknij tutaj aby pobrać ulotkę NT538 AD.
